Reflexa® Schrägraffstore Asyflex



Reflexa® Schrägraffstore Asyflex

Weitere Abb.


Um sich das Produkt auf Maß zu bestellen, klicken Sie bitte auf nachfolgenden Button ' Konfigurieren '




Konfigurieren


Beschreibung:

Schrägraffstore Asyflex, ist der perfekte Außen Sonnen- und Sichtschutz für schräge Fenstern oder anderen Sonderformen.



Der Reflexa AsyFlex Schräg Raffstore ist ein variables Lamellensystem. Mit Hilfe einer patentrechtlich geschützten Teleskopschiene können Fenster und Glasflächen bis zu 45 Grad Neigung verschattet werden. Schräge Außenjalousien werden immer beliebter. Trotz der hohen Kosten sind diese im Sommer beinahe unersetzlich. Schräg Außenjalousien sind sehr variabel einsetzbar und können bei uns online sofort konfiguriert werden. Schräg Verschattungen können als Rolladen oder Jalousien ausgeführt werden. Beide System werden immer elektrisch bedient. Reflexa® leistet seit vielen Jahren Pionierarbeit in Sachen Weiterentwicklung dieser aufwändigen Schrägverschattungen für Aussen. Benutzen Sie unseren Konfigurator und Sie erhalten sofort einen günstigen Online- Preis.




Ausgezeichnet mit dem Innovationspreis 2015 auf der R+T Messe. NEU: Asyflex mit Schienenführung. (Nippelführung) Variable Lamellenstellungen der Schräg Raffstore ermöglichen eine nahezu grenzenlose Lichteinfallsregulierung. Diese verstellbaren Aluminium-Lamellen wirken leicht und dezent und sind somit auch ideal für Wintergärten und Glasanbauten. Die Einstellmöglichkeiten sind variabel von geschlossen, über halb geöffnet, bis komplett geöffnet. Die AsyFlex Schrägjalousie ist auch kombinierbar mit der geraden Kombinationsjalousie. Wir beratung Sie bei der Planung. Gestalten Sie Ihre Fassade ohne Kompromisse. Die große Farbauswahl ermöglicht Ihnen individuelle Farbkombinationen zwischen Behang, Blenden und Teleskopschienen. Standardschienen als T- Nutführungsschienen. Optional auch mit Verdunkelungsschienen S70 lieferbar.





Weitere Produktmerkmale der Schräg Raffstore:



Die Lamellen bestehen aus einem gewölbten Spezial-Aluminiumband, mit lichtechter, korrosionsbeständiger Lackbeschichtung. Erhältlich in 80 mm Flachlamelle (bis 270 cm Breite bei Schienenführung). Zur Abdeckung des Lamellenpaketes im hochgezogenen Zustand, können wir in der passenden Farbe, ein L- oder Eck- U- Blech liefern. Bei Montage vor die Hauswand wird das Abdeckblech seitlich geschlossen geliefert. (mit Seitendeckeln) Bei Montage in die Laibung, wird das Abdeckblech seitlich offen empfohlen.

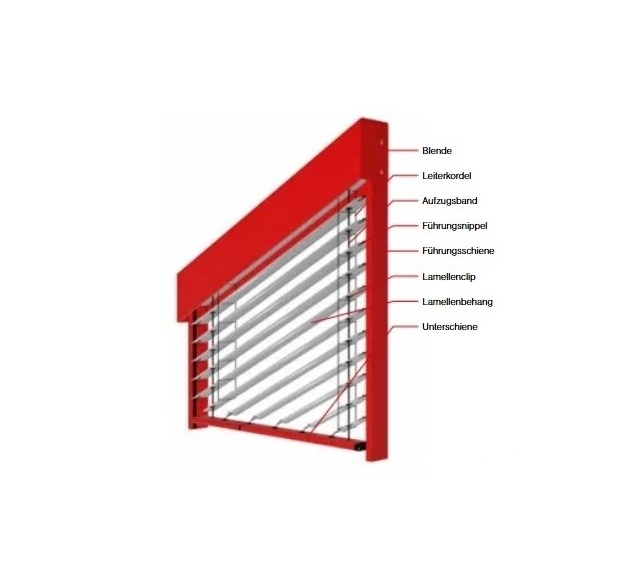

Details der Asyflex Jalousie. Die Seitenführung der Jalousie erfolgt mittels Edelstahlstab oder mit Seitenschienen 25 x 25 mm (nur bei 80 iger Lamellen). Serienmäßiger Antrieb mittels hochwertigem Motor 230 V Hausstrom. Der Antrieb ist unsichtbar in der Oberschiene vormontiert. Die Auslieferung erfolgt kostenfrei innerhalb DE, mit Werksfahrzeugen ohne Risiko. Lieferung EU- weit plus Schweiz.



Aufmaßanleitung Schräg Raffstore bei Montage in die Laibung:



- Laibungstiefe mindestens 14 cm bei 80 mm Lamellen.

- horizontale Grundflächenbreite (Außenkantenmaß geometrische Form bzw. Außenkante Laufschiene bis Außenkante Laufschiene) = Bestellbreite der Jalousie

- hohe Höhe = Bestellhöhe (Oberkante Oberschiene bis Unterkante Unterschiene)

- kleine Höhe = kleine Bestellhöhe (Oberkante Oberschiene bis Unterkante Unterschiene)



Aus diesen Maßen (geometrische Form) ergeben sich die Herstellungsmaße. Die Abzüge erfolgen Werksseitig.



Bei der Montage VOR einen Laibungsausschnitt (auf einer offene Hauswand) berücksichtigen Sie bitte, die erforderlichen Überstände ringsum und die Paketmaße. Alle Bestellmaße sind Fertigmaße Jalousie. Die Angabe der Montageart, ist bei der Konfiguration auszuwählen. Daraus ergeben sich Abzugs- oder Fertigmasse. Sollten Sie bei einer Laibungsmontage selbstständig Abzüge vornehmen, beachten Sie bitte, daß sich dadurch auch die Diagonale der geometrischen Form ändert. Die ändert wiederum auch die Höhenmasse entsprechend mehr oder weniger. Bei Maßabzug an der Grundflächenbreite, ist somit senkrecht nach Oben führend eine neue geometrische Form zu vermessen, welche nicht den Nettomassen der effektiven Laibung entspricht.



Erklärung Bespielraffstore und entsprechende Paket- und Blendenmaße:





Hier Paketmaße und Blendenmaße - Fertigmaßen bei Schienenführung: (parallel zur Schrägen)



80 er Lamellen bis 120 cm Jalousiehöhe = 16 cm / 19 cm

80 er Lamellen bis 140 cm Jalousiehöhe = 17 cm / 20 cm

80 er Lamellen bis 160 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 180 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 200 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 220 cm Jalousiehöhe = 21 cm / 24 cm

80 er Lamellen bis 240 cm Jalousiehöhe = 23 cm / 26 cm

80 er Lamellen bis 260 cm Jalousiehöhe = 24 cm / 27 cm

80 er Lamellen bis 280 cm Jalousiehöhe = 26 cm / 30 cm

80 er Lamellen bis 300 cm Jalousiehöhe = 27 cm / 30 cm

80 er Lamellen bis 320 cm Jalousiehöhe = 28 cm / 31 cm

80 er Lamellen bis 340 cm Jalousiehöhe = 29 cm / 32 cm

80 er Lamellen bis 360 cm Jalousiehöhe = 31 cm / 34 cm

80 er Lamellen bis 390 cm Jalousiehöhe = 33 cm / 36 cm


Hier Paketmaße und Blendenmaße bei Seil und Edelstahlstabführung. (parallel zur Schrägen)



80 er Lamellen bis 120 cm Jalousiehöhe = 15 cm / 18 cm

80 er Lamellen bis 140 cm Jalousiehöhe = 16 cm / 19 cm

80 er Lamellen bis 160 cm Jalousiehöhe = 17 cm / 20 cm

80 er Lamellen bis 180 cm Jalousiehöhe = 18 cm / 21 cm

80 er Lamellen bis 200 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 220 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 240 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 260 cm Jalousiehöhe = 21 cm / 24 cm

80 er Lamellen bis 280 cm Jalousiehöhe = 22 cm / 25 cm

80 er Lamellen bis 300 cm Jalousiehöhe = 23 cm / 26 cm

80 er Lamellen bis 320 cm Jalousiehöhe = 24 cm / 27 cm

80 er Lamellen bis 340 cm Jalousiehöhe = 25 cm / 28 cm

80 er Lamellen bis 360 cm Jalousiehöhe = 26 cm / 29 cm

80 er Lamellen bis 390 cm Jalousiehöhe = 28 cm / 31 cm



Baubarkeiten / Fertigungsmöglichkeiten der schrägen Außenjalousien:



bis 1876 mm Breite = bis 45 Grad Neigung

bis 1909 mm Breite = bis 44 Grad Neigung

bis 2003 mm Breite = bis 41 Grad Neigung

bis 2121 mm Breite = bis 37 Grad Neigung

bis 2202 mm Breite = bis 34 Grad Neigung

bis 2301 mm Breite = bis 30 Grad Neigung

bis 2408 mm Breite = bis 25 Grad Neigung

bis 2513 mm Breite = bis 19 Grad Neigung

bis 2601 mm Breite = bis 12 Grad Neigung

bis 2649 mm Breite = bis 5 Grad Neigung



Lieferzeit: ca. 4 Wochen
