Reflexa® Asyflex 80 NF freitragend



Reflexa® Asyflex 80 NF freitragend

Weitere Abb.


Um sich das Produkt auf Maß zu bestellen, klicken Sie bitte auf nachfolgenden Button ' Konfigurieren '




Konfigurieren


Beschreibung:

Freitragende Schrägraffstore eignen sich besonders zur Montage auf Glasfassaden und Niedrigenergiehäusern. Die anspruchsvolle Beschattung für besondere Montagesituationen.



Diese Art von Beschattung wird gebraucht, wenn durch bauliche Situationen, keine Montage direkt auf die Fassade oder Fensterrahmen möglich ist. Die gesamte Konstruktion besteht aus dem Schrägraffstore, Führungsschienen und der Blende. Ein Elektromotor treibt den Raffstore an und regelt die Wendung der Lamellen. Die Endschienen ist eine Teleskopschiene, welche sich beim Auf und Abfahren automatisch verkürzt und verlängert je nach dem, welcher Winkel gebraucht wird. Diese Jalousie wird ausschließlich mit Führungsschienen ausgeführt. Doppelte und verstärkte Führungsschienenhalter halten die komplette Anlage und die ab Werk vormontierte U- Winkelblende.



Die Einzelheiten und Aussattungsmerkmale:

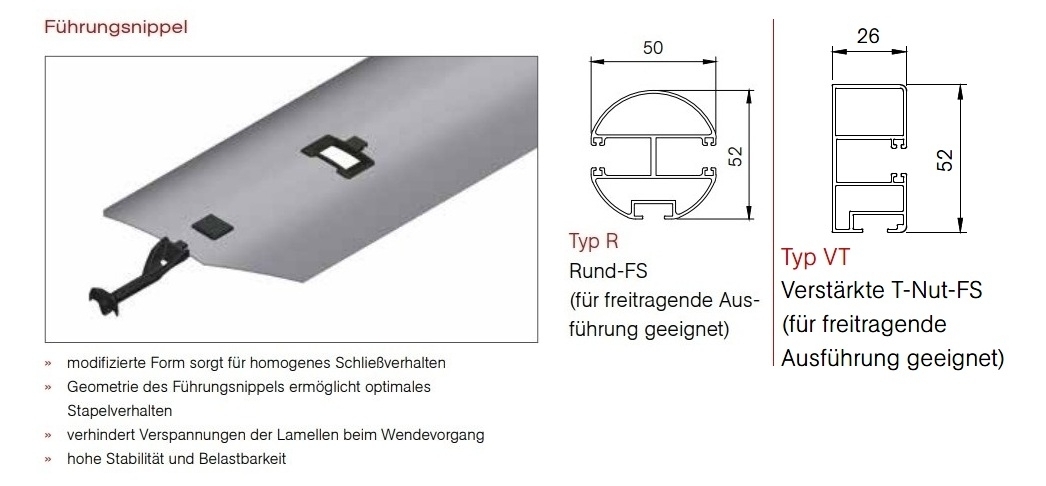

  • ausgestattet mit 80 mm nippelgeführten Flachlamellen in vielen Farben lieferbar
  • bis 45 Grad Neigung lieferbar (genaue Liste am Ende dieser Seite)
  • serienmäßiger ELERO 230 V Motor
  • Funksteuerung möglich
  • serienmäßige incl. U- Eckkanal Kastenblende zur Abdeckung des Lamellenpaket (auf Wunsch auch in Rundkanal)
  • serienmäige incl. Seitendeckel zur Blende
  • komplett vormontiert und montagefertig
  • Doppelführungsschienenhalter in verschiedenen Größen
  • Führungsschienen, Blende, Endschiene und Abstandshalter in jeder Farbe ohne Mehrpreis lieferbar
  • Führungsschienen in Rundausführung oder Eckausführung lieferbar
  • Führungsschienen immer innerhalb der Blende





Zur Bemaßungshilfe nachfolgend horizontale und vertikale Schnittzeichnungen. Sollten Sie technische Unterstützung benötigen, senden Sie uns bitte Fotos an: shop(at)sonnenschutzshop24.eu





Die Bemaßungsrichtlinen entnehmen Sie bitte den technischen Zeichnungen.





Hier alle möglichen Lamellenfarben der Asyflex 80 NF freitragend.





Hier Paketmaße und Blendenmaße - Fertigmaßen bei Schienenführung: (parallel zur Schrägen)



80 er Lamellen bis 120 cm Jalousiehöhe = 16 cm / 19 cm

80 er Lamellen bis 140 cm Jalousiehöhe = 17 cm / 20 cm

80 er Lamellen bis 160 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 180 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 200 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 220 cm Jalousiehöhe = 21 cm / 24 cm

80 er Lamellen bis 240 cm Jalousiehöhe = 23 cm / 26 cm

80 er Lamellen bis 260 cm Jalousiehöhe = 24 cm / 27 cm

80 er Lamellen bis 280 cm Jalousiehöhe = 26 cm / 30 cm

80 er Lamellen bis 300 cm Jalousiehöhe = 27 cm / 30 cm

80 er Lamellen bis 320 cm Jalousiehöhe = 28 cm / 31 cm

80 er Lamellen bis 340 cm Jalousiehöhe = 29 cm / 32 cm

80 er Lamellen bis 360 cm Jalousiehöhe = 31 cm / 34 cm

80 er Lamellen bis 390 cm Jalousiehöhe = 33 cm / 36 cm


Hier Paketmaße und Blendenmaße bei Edelstahlstabführung. (parallel zur Schrägen)



80 er Lamellen bis 120 cm Jalousiehöhe = 15 cm / 18 cm

80 er Lamellen bis 140 cm Jalousiehöhe = 16 cm / 19 cm

80 er Lamellen bis 160 cm Jalousiehöhe = 17 cm / 20 cm

80 er Lamellen bis 180 cm Jalousiehöhe = 18 cm / 21 cm

80 er Lamellen bis 200 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 220 cm Jalousiehöhe = 19 cm / 22 cm

80 er Lamellen bis 240 cm Jalousiehöhe = 20 cm / 23 cm

80 er Lamellen bis 260 cm Jalousiehöhe = 21 cm / 24 cm

80 er Lamellen bis 280 cm Jalousiehöhe = 22 cm / 25 cm

80 er Lamellen bis 300 cm Jalousiehöhe = 23 cm / 26 cm

80 er Lamellen bis 320 cm Jalousiehöhe = 24 cm / 27 cm

80 er Lamellen bis 340 cm Jalousiehöhe = 25 cm / 28 cm

80 er Lamellen bis 360 cm Jalousiehöhe = 26 cm / 29 cm

80 er Lamellen bis 390 cm Jalousiehöhe = 28 cm / 31 cm



Baubarkeiten / Fertigungsmöglichkeiten der schrägen Außenjalousien:



bis 190 cm Breite = bis 45 Grad Neigung

bis 200 cm Breite = bis 44 Grad Neigung

bis 210 cm Breite = bis 41 Grad Neigung

bis 220 cm Breite = bis 37 Grad Neigung

bis 230 cm Breite = bis 34 Grad Neigung

bis 240 cm Breite = bis 30 Grad Neigung

bis 250 cm Breite = bis 25 Grad Neigung

bis 260 cm Breite = bis 19 Grad Neigung

bis 270 cm Breite = bis 12 Grad Neigung (nur mit Schienenführung und 80 mm Lamellen)



Dateien:
Asyflex Montageanleitung (bitte anklicken)
